鋼板網GB3896-1999
| 中華人民共和國輕工業行業標準 QB/T 3896-1999 代替GB/T 11953-1989 鋼 板 網 |
||||||||||
|
１．主題內容與適用范圍 |
||||||||||
 |
||||||||||
|
3.1.2 鋼板網標記示例 |
||||||||||
| T L | 極限偏差 | ＴＬ | 極限偏差 | ＴＬ | 極限偏差 | ＴＬ | 極限偏差 | |||
| 5 | ±0.40 | 12 | +0.90 -0.70 |
22 | +1.30 -1.10 |
44 |
+0.90 |
|||
| 8 | +0.70 -0.60 |
14 | +0.70 -1.10 |
29 | +0.90 -0.70 |
55 | +2.70 -2.20 |
|||
| 15 | ||||||||||
| 10 | +0.80 -0.60 |
18 | +1.10 -1.00 |
36 | +2.00 -1.60 |
65 | +3.20 -2.70 |
|||
| 4.1.4 網面長度L、寬度B的極限偏差應 表３ mm |
||||||||||
| 類 別 | Ｌ | Ｂ | ||||||||
| 極 限 偏 差 | ||||||||||
| L>1000 | +120 0 |
+25 0 |
||||||||
| L<1000 | +20 0 |
|||||||||
| 4.1.5 網面長短差C不超過L的1.3%。C=L2-L1（見圖2） | ||||||||||
 |
||||||||||

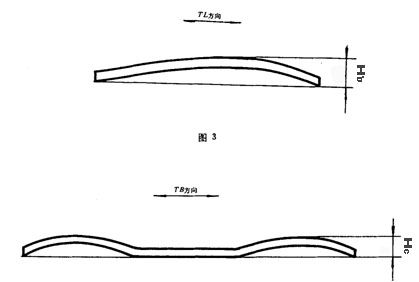

| 4.1.6 d為0.5-1.0mm,L<1000mm,網面平度應不超過表4規定(見圖3)。 表4 mm |
||||||||||
| d | TL | Hb | Hc | |||||||
| 0.5 | 5 | 46 | 70 | |||||||
| 0.5-0.8 | 10 | 40 | 58 | |||||||
| 1.0 | 14 | |||||||||
 |
||||||||||

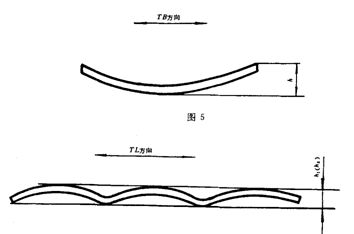

| 4.1.7 d為0.5-3mm,L>1000mm網面平度應不超過表5規定(見圖5)。 表５ mm |
||||||||||
| d | TL | 兩邊翹起h | 波 浪 形 | |||||||
| h1(兩邊） | h2(中間） | |||||||||
| 0.5－1.0 | 5-15 | 112 | 57 | 40 | ||||||
| 1.2 | 10 | 110 | ||||||||
| 12 | ||||||||||
| 15 | 100 | |||||||||
| 18 | ||||||||||
| 1.5 | 15 | 80 | 50 | |||||||
| 18 | ||||||||||
| 22 | 75 | |||||||||
| 29 | ||||||||||
| 2.0 | 18 | 46 | 30 | |||||||
| 22 | ||||||||||
| 29 | 63 | |||||||||
| 36 | ||||||||||
| 44 | 60 | |||||||||
| 2.5 | 29 | 63 | 35 | 25 | ||||||
| 36 | ||||||||||
| 44 | 57 | |||||||||
| 3.0 | 36 | |||||||||
| 44 | ||||||||||
| 55 | 50 | |||||||||
| 56 | ||||||||||
| 4.1.8 d為４－８mm時網面平度應不超過表6規定（見圖5） 表6 mm |
||||||||||
| TL | TB | d | 兩邊翹起 h |
|||||||
| 22 | 60 | 4.0 | 60 | |||||||
| 24 | 4.5 | |||||||||
| 5.0 | 50 | |||||||||
| 30 | 80 | 4.0 | 80 | |||||||
| 4.5 | ||||||||||
| 32 | 5.0 | 60 | ||||||||
| 6.0 | 50 | |||||||||
| 38 | 100 | 4.0 | 100 | |||||||
| 4.5 | ||||||||||
| 5.0 | 80 | |||||||||
| 6.0 | 60 | |||||||||
| 40 | 7.0 | 50 | ||||||||
| 8.0 | 40 | |||||||||
| 56 | 150 | 5.0 | 100 | |||||||
| 6.0 | 80 | |||||||||
| 60 | 7.0 | 60 | ||||||||
| 8.0 | 50 | |||||||||
| 76 | 200 | 5.0 | 100 | |||||||
| 6.0 | 80 | |||||||||
| 80 | 7.0 | 60 | ||||||||
| 8.0 | ||||||||||
 |
||||||||||
| 4.2 鋼板網強度 鋼板網（厚度大于３mm除外）彎曲90度無折斷現象。 4.3 鋼板網表面質量 4.3.1 整張網面斷絲不超過表7規定。 表7 |
||||||||||
| 規 格 mm |
斷 絲 根 |
|||||||||
| Ｌ>1000 | 1 | |||||||||
| L<1000 | 3 | |||||||||

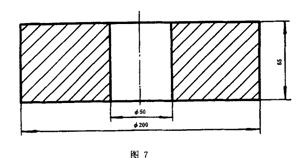

| 4.3.2 每張網面至少要有一端全部是菱形孔的節點。 4.3.3 整張網面網格無明顯歪斜。 4.3.4 涂防銹漆鋼板網，漆膜應均勻，無露底。 4.3.5 不涂漆、不涂油的鋼板網不允許有銹蝕。 5.鋼板網實驗方法 5.1 對4.1.1的試驗，采用精度為0.02mm的游標卡尺在節點處進行，并任取3個節點計算平均值。 5.2 對4.1.1絲梗寬度的試驗，采用精度為0.02mm的游標卡尺在節點處進行，并任取3個節電，將所測得的平均值除以2計算。對超偏差額選舉寬絲梗的試驗，采用精度為0.02mm的游標卡尺進行。 5.3 對4.1.3的試驗，采用精度為1mm的鋼卷尺測得連續10個TL總長，然后取平均值。 5.4 對4.1.4,4.1.5,4.1.6,4.1.8的試驗采用精度為1mm的鋼卷尺進行。對4.1.6試驗時，鋼板網應正面向下。對4.1.8試驗時鋼板網應正面向上。對4.1.6，4.1.8所測得的值應減去鋼板厚度。 5.5 對4.1.7的試驗時，鋼板網應正面向上。在網面一端的TB方向離兩邊緣400mm和TL方向離端緣150mm處各放一個鋼塊（鋼塊尺寸如圖7所示），然后兩鋼塊中點放上第三鋼塊，另一端做同樣處理后，才能用精度為1mm的鋼卷尺進行試驗（所測數據應減去鋼板厚度）。 |
||||||||||
 |
||||||||||
| 5.6 對4.2的試驗，可剪產品二小塊（每塊不小于80*80cm），并分別按TB和TL方向夾持于有圓弧的鉗口 中進行往復一次試驗（鉗口Ｒ值見表８）。 表８ mm |
||||||||||
| d | R | d | R | |||||||
| 0.5 | 10 | 2.0 | 34 | |||||||
| 0.8 | 2.5 | |||||||||
| 1.0 | 20 | 3.0 | 40 | |||||||
| 1.2 | ||||||||||
| 1.5 | ||||||||||
| 5.7 對4.3的試驗，用目測進行。 6 鋼板網檢驗規則 6.1 產品檢驗分出廠檢驗和型式檢驗兩種。 6.2 產品須經制造廠檢驗部門檢驗合格后，才能出廠。接受方有權對交收批進行復檢。 6.2.1 出廠檢驗應按GB2828的規定進行，采用一般檢查水平Ⅱ，五次正常檢查抽樣方案。 6.2.2 不合格類別、合格質量水平（AQL）按表9規定。 表9 |
||||||||||
| 不合格類別 | 檢驗項目 | 檢驗條款 | AQL | |||||||
| B | 絲梗寬度 | 4.1.2 | 6.5 | |||||||
| 短節距 | 4.1.3 | |||||||||
| 網面長、短差 | 4.1.5 | |||||||||
| 斷絲梗 | 4.3.1 | |||||||||
| 網面平度 | 4.1.6 | |||||||||
| 4.1.7 | ||||||||||
| 4.1.8 | ||||||||||
| C | 絲梗厚度 | 4.1.1 | 10 | |||||||
| 網面長寬 | 4.1.4 | |||||||||
| 頂部菱形孔節點 | 4.3.2 | |||||||||
| 網格歪斜 | 4.3.3 | |||||||||
| 油漆均勻 | 4.3.4 | |||||||||
| 網面銹蝕 | 4.3.5 | |||||||||
| 6.3 型式檢驗應按GB 2829的規定進行，采用判別水平Ⅲ，一次抽樣方案。 6.3.1 當遇到下列情況之一時，應進行型式檢驗。 a.新產品或老產品轉廠生產的試驗定型鑒定。 b.正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時。 c.產品停產半年后，恢復生產時。 d.正常生產一年后。 e.出廠檢驗結果與上次型式檢驗有較大差異時。 ６.3.2 型式檢驗樣本應提交批中提取，其項目、判別數組、不合格質量水平（ＲＱＬ）按表１０規定。 表１０ |
||||||||||
| 檢驗項目 | 檢驗條款 | 判別數組 | ＲＱＬ | |||||||
| Ac | Rc | |||||||||
| 強度 | 4.2 | 0 | 1 | 65 | ||||||
| 7. 標志、包裝、運輸、儲存。 7.1 鋼板網的標志 7.1.1 產品合格證內容： a. 產品名稱 b. 產品標記 c. 商標 d．制造廠名 e. 檢驗員代號 f. 生產日期 7.1.2 包轉標志內容 a. 產品名稱 b. 產品標記 c. 數量 d. 重量 e. 商標 f. 制造廠名 g. 出廠日期 7.2 鋼板網的包裝 7.2.1 產品包裝應牢固安全，可分為筒型和平板狀兩種，并放入合格證。 7.2.2 單位重量不超過２０００kg. 7.3 鋼板網的運輸 產品在運輸中避免沖擊、擠壓、雨淋、受潮及化學品腐蝕。 7.4 鋼板網的儲存 產品儲存在空氣流通，相對濕度小于85%，并無腐蝕性氣體的倉庫中，若產品置于底層倉庫中，應離地面200mm。 |
||||||||||
